Compacte productiemachine
Een stabiel machinebed en stijve lineaire rolgeleidingen voor de X- en Z-as vormen de basis voor nauwkeurig draaien.
DN Solutions
Lynx 2100/2600 series
Van compact tweassig draaien tot draaien en frezen met overname op een subspindel: ontdek de Lynx 2100- en 2600-uitvoeringen. Kies het machinebereik en de configuratie die bij uw werkstuk passen.
18beschikbare machinesDe juiste spindel voor uw werk
Kies uit 6-, 8- en 10-inch klauwplaatuitvoeringen. De standaard stafcapaciteit loopt uiteen van 51 tot 81 mm, afhankelijk van het model.
Meer bewerkingen in één opspanning
M-uitvoeringen voegen aangedreven gereedschap en een C-as toe. LMS-uitvoeringen beschikken bovendien over een subspindel voor werkstukovername.
Bediening die met u meewerkt
DN Solutions Fanuc i Plus of Siemens SINUMERIK 828D. Bespreek besturingsfuncties, gereedschapmeting en automatiseringsopties met Dormac.
Serie in detail
Welk type Lynx past bij uw productie?
De tweassige uitvoeringen zijn gericht op draaien. Kies M of LM als u ook wilt frezen en boren met aangedreven gereedschap. LMS voegt een subspindel toe om de andere zijde van het product te bewerken. De L-uitvoeringen van de 2100 bieden meer lengtecapaciteit dan de korte varianten. Vergelijk altijd het specifieke model, niet alleen de serienaam.
Serie in detail

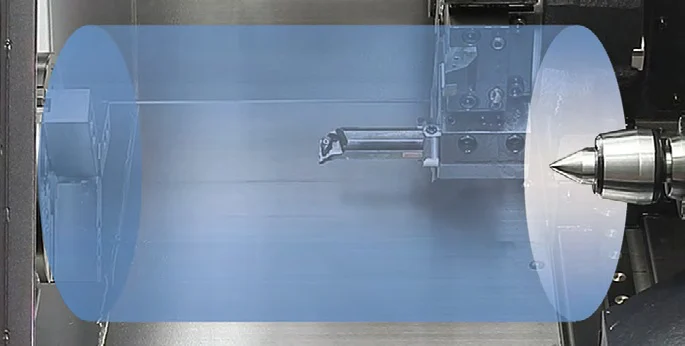

Ruimte voor uw werkstuk
Binnen de brochure loopt de maximale draaidiameter van 300 tot 460 mm en de maximale draailengte van 290 tot 658 mm. De Lynx 2600 bereikt 460 mm diameter en 658 mm lengte; de 2600M heeft een bereik van 380 mm en 610 mm. Klauwplaat, gereedschap, opspanning en gekozen opties bepalen de werkelijk bruikbare ruimte.
Serie in detail
Van snelle gereedschapswissel tot complete bewerking
De servo-aangedreven turret positioneert gereedschappen snel en herhaalbaar. De M- en LMS-modellen hebben standaard aangedreven gereedschap tot 6.000 rpm; de specificatietabel vermeldt daarnaast een optionele 10.000 rpm-uitvoering. Vermogens verschillen per model, besturing en inschakelduur. Daarom tonen wij deze gegevens afzonderlijk bij de machine.
Serie in detail
Een volgende stap in automatisering
De brochure noemt onder meer een stafaanvoerinterface, automatische deur en productopvang als opties. Samen met Dormac bepaalt u welke combinatie past bij uw onderdelen, seriegrootte en gewenste inzet. Deze opties zijn geen standaarduitrusting van iedere machine.
Modellen binnen deze serie
18 modellenAlle Lynx 2100/2600 series machines
Standaard de lichtste machine eerst. Onbekende waarden staan onderaan.Opsteloppervlak = machinelengte × breedte, exclusief werk- en serviceruimte.
Machinegewicht 3.100 kg

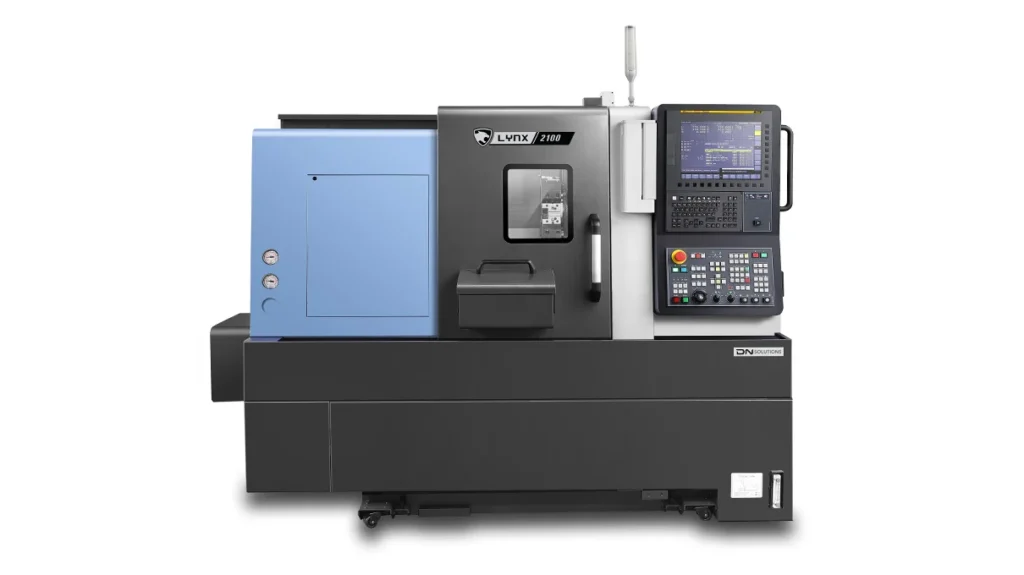

CNC-DraaibankenDN Solutions Lynx 2100A
De nieuw ontwikkelde 2-assige horizontale CNC-draaicentra uit de DN Solutions Lynx 2100-serie onderscheiden zich door hun compacte ontwerp en uitzonderlijke…
- Draaien
Machinegewicht 3.170 kg
CNC-DraaibankenDN Solutions Lynx 2100MA
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 3.170 kg
CNC-DraaibankenDN Solutions Lynx 2100MB
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Maak uw machinekeuze compleet
Vergelijk de Lynx-modellen. Tot in detail.
Welke uitvoering sluit aan op uw productie? Leg de technische mogelijkheden naast elkaar met de originele Lynx 2100 / 2600-brochure.
- Vergelijk werkbereik, spindels en machineafmetingen
- Bekijk uitrusting en opties per uitvoering
- Alle technische tabellen bij de hand voor uw overleg
Machinegewicht 3.400 kg
Horizontale DraaicentraDN Solutions Lynx 2100LA
De nieuw ontwikkelde 2-assige horizontale CNC-draaicentra uit de DN Solutions Lynx 2100-serie onderscheiden zich door hun compacte ontwerp en uitzonderlijke…
- Draaien
Machinegewicht 3.480 kg
Horizontale DraaicentraDN Solutions Lynx 2100LMA
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 3.480 kg
Horizontale DraaicentraDN Solutions Lynx 2100LMB
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 3.500 kg
Horizontale DraaicentraDN Solutions Lynx 2100LMC
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 3.500 kg
CNC-DraaibankenDN Solutions Lynx 2100LMSB
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 3.600 kg
CNC-DraaibankenDN Solutions Lynx 2100LMSA
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 3.850 kg
CNC-DraaibankenDN Solutions Lynx 2100LYA
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
Machinegewicht 3.900 kg
CNC-DraaibankenDN Solutions Lynx 2100LYB
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
Machinegewicht 4.100 kg
CNC-DraaibankenDN Solutions Lynx 2100LMSC
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 4.150 kg
Horizontale DraaicentraDN Solutions Lynx 2100LSYA
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
Machinegewicht 4.200 kg
Horizontale DraaicentraDN Solutions Lynx 2100LSYB
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
Machinegewicht 4.750 kg
CNC-DraaibankenDN Solutions Lynx 2600
De nieuw ontwikkelde 2-assige horizontale CNC-draaicentra uit de DN Solutions Lynx 2100-serie onderscheiden zich door hun compacte ontwerp en uitzonderlijke…
- Draaien

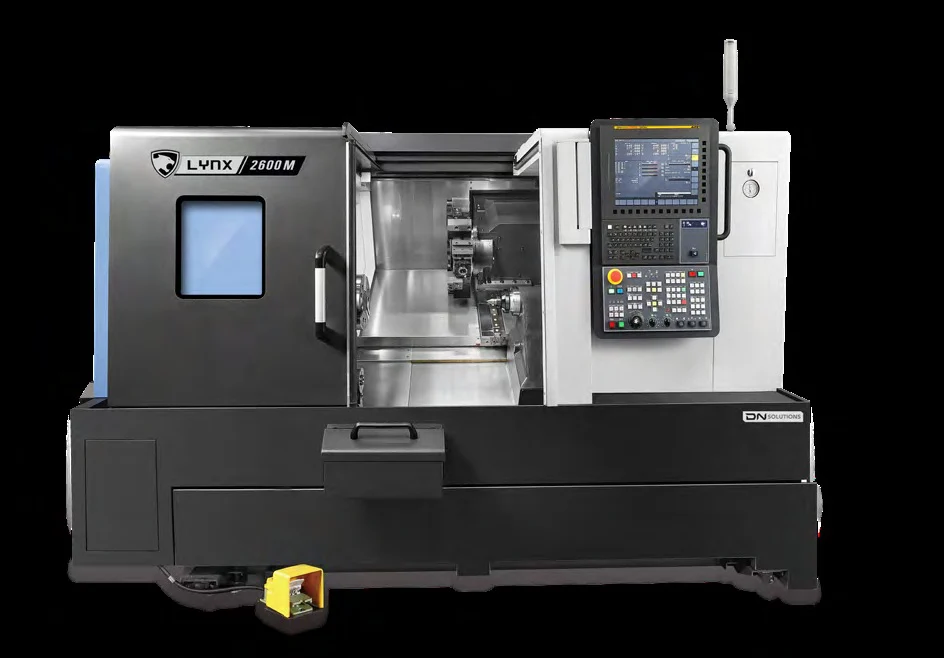

Machinegewicht 4.800 kg
CNC-DraaibankenDN Solutions Lynx 2600M
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- Frezen
Machinegewicht 5.750 kg
Horizontale DraaicentraDN Solutions Lynx 2600Y
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
Machinegewicht 6.000 kg
Horizontale DraaicentraDN Solutions Lynx 2600SY
De nieuw ontworpen DN Solutions Lynx 2600 5-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt…
- Draaien
- 5-assig
Over deze machineserie
Lynx 2100 of Lynx 2600: gericht vergelijken
Begin bij uw werkstuk: maximale diameter, lengte, stafdiameter en de bewerkingen die u wilt combineren. Vergelijk daarna de spindel, turret, besturing en opties. Een maximale seriewaarde geldt nooit automatisch voor alle uitvoeringen.
Wat betekenen M, LM en LMS?
M duidt op een uitvoering met freesmogelijkheden via aangedreven gereedschap. LM combineert deze mogelijkheden met de langere 2100-uitvoering. LMS heeft daarnaast een subspindel voor werkstukovername. De machinepagina toont het exacte bereik van de gekozen uitvoering.
Zijn Fanuc- en Siemens-vermogens gelijk?
Nee. Ook kortstondig vermogen en continuvermogen kunnen verschillen. Wij bewaren de besturing en inschakelduur bij iedere vermogenswaarde, zodat de vergelijking technisch duidelijk blijft.
Staan Y- en SY-uitvoeringen in deze brochure?
Deze brochure bevat geen eigen machine-specificatietabellen voor de Y- en SY-modellen. U kunt deze uitvoeringen wel tegenkomen in het serieoverzicht. Vraag Dormac om de bijbehorende documentatie; de specificaties van een M- of LMS-model zijn geen vervanging voor Y- of SY-gegevens.
Hoe ontvangt u de brochure?
Vul uw naam en e-mailadres in bij de brochureaanvraag. Daarna kunt u de originele Engelstalige PDF direct downloaden. De toelichting op deze pagina en de specificatielabels zijn voor u in het Nederlands uitgewerkt.
Bron en controle: DN Solutions, Lynx 2100 · 2600, 36 pagina's. Technische modelgegevens: pagina 32–33. Specificaties, opties en leverbare uitvoeringen moeten vóór bestelling met Dormac worden bevestigd.
