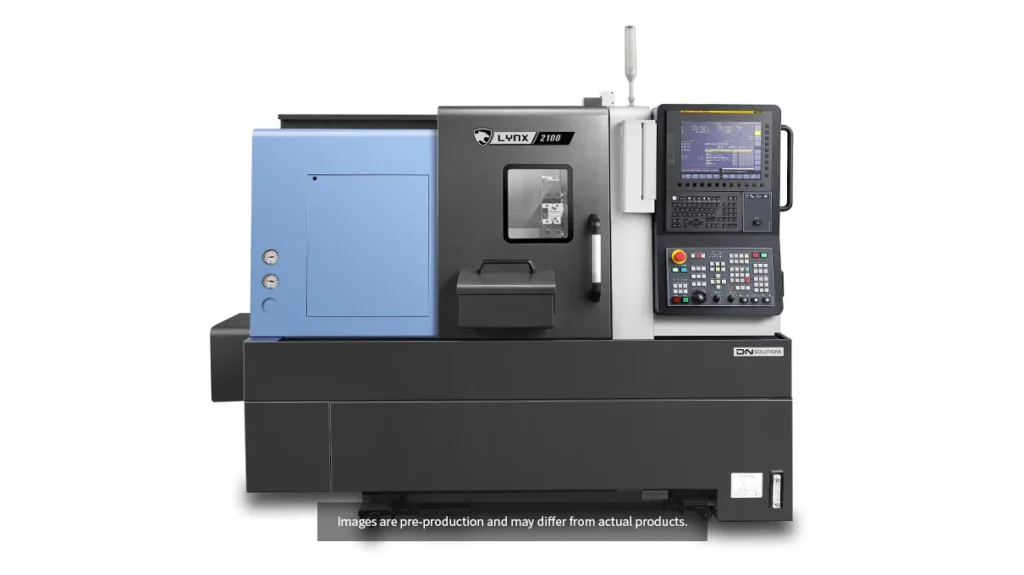

DN Solutions Lynx 2100LMSB
DN Solutions · Lynx 2100/2600 series
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt zo intensief dat het lijkt alsof hij ervoor is geboren.
Waar deze machine tot zijn recht komt
De nieuw ontworpen DN Solutions Lynx 2100 2-assige horizontale CNC-draaicentra zijn compact van formaat en uitzonderlijk productief. Deze machine werkt zo intensief dat het lijkt alsof hij ervoor is geboren.
Highlights
Hoge precisie. Heavy duty.
Ondersteund door een krachtige spil. Laat u niet misleiden door het compacte formaat. De DN Solutions Lynx 2100 met zijn 6.000 rpm spil levert grootse prestaties in uw productie. Met meer dan 25.000 verkochte machines wereldwijd staat de Lynx-serie bekend als een draaicentrum met hoge prestaties en uitstekende betrouwbaarheid.
Kortere draaittijd
Hogere output door een betrouwbare servo-aangedreven turret met ruimte voor maximaal 12 gereedschappen, afgestemd op uw toepassing. Stijve lineaire rolgeleidingen zorgen voor een snelle en stabiele beweging, met merkbaar kortere draaitijden.
Flexibele werkstukopspanning
152 mm, 203 mm of 254 mm klauwplaten. Naast deze drieweg opspanning heeft de Lynx 2100 een maximale draaidiameter van 350 mm en een maximale draailengte van 550 mm. Zoals u van een Lynx mag verwachten, wordt elk onderdeel snel en nauwkeurig geproduceerd.
Machine-eigenschappen en specificaties
Waarden en eenheden zijn afzonderlijk beheerd en worden hier samengevoegd tot een helder technisch overzicht.
Draaicapaciteit
- Klauwplaatmaat
- 8 inch (Standaard)10 inch (Optie)
- Max. draaidiameter
- 300 mm
- Max. draailengte
- 510 mm
- Draaidiameter boven bed
- 600 mm
- Draaidiameter boven slede
- 400 mm
- Aanbevolen draaidiameter
- 210 mm
- Max. staafdiameter
- 67 mm
Hoofdspindel
- Spindel toerental
- 4500 rpm
- Spindelvermogen
- 15 kW (Fanuc · S3 25%)11 kW (Fanuc · S3 60%)11 kW (Fanuc · S1 continu)12.6 kW (Siemens · S6 60%)10.5 kW (Siemens · S1 continu)
- Max. spindelkoppel
- 169 N·m (Fanuc)134 N·m (Siemens)
- Spindelneus
- A2-6 ASA
- Spindellagerdiameter
- 110 mm
- Spindeldoorlaat
- 76 mm
- Min. C-as indexeerhoek
- 0.001 °
Turret en aangedreven gereedschap
- Aangedreven gereedschap
- 6000 rpm (Standaard)10000 rpm (Optie; beschikbaarheid bevestigen)
- Turret indexeertijd
- 0.11 s (Standaard)
- Motorvermogen aangedreven gereedschap
- 3.7 kW (Fanuc · S3 25%)1.1 kW (Fanuc · S1 continu)4.9 kW (Siemens · S6 60%)4.1 kW (Siemens · S1 continu)
Gereedschappen
- Gereedschapsposities
- 12 stuks (Standaard)
- Buitendraaigereedschap breedte
- 20 mm
- Buitendraaigereedschap hoogte
- 20 mm
- Max. binnendraaigereedschap diameter
- 32 mm
Assen en verplaatsingen
- X-as verplaatsing
- 205 mm
- Z-as verplaatsing
- 560 mm
Aanvoersnelheden
- X-as snelverplaatsing
- 30 m/min
- Z-as snelverplaatsing
- 36 m/min
Machine-afmetingen
- Lengte machine
- 2835 mm
- Breedte machine
- 1595 mm
- Hoogte machine
- 1693 mm
- Gewicht machine
- 3500 kg
Subspindel
- Subspindel toerental
- 6000 rpm
- Subspindel motorvermogen
- 5.5 kW (Fanuc · S3 25%)5.5 kW (Fanuc · S3 60%)3.7 kW (Fanuc · S1 continu)7 kW (Siemens · S6 60%)7 kW (Siemens · S1 continu)
- Subspindelkoppel
- 47 N·m (Fanuc)50 N·m (Siemens)
- Subspindelneus
- Vlak Ø110
- Subspindellagerdiameter
- 75 mm
- Subspindeldoorlaat
- 43 mm
- Min. C-as indexeerhoek
- 0.001 °
Nutsvoorzieningen
- Aansluitvermogen
- 30.07 kVA (Fanuc)31.27 kVA (Siemens)
Besturing
- Besturing
- DN Solutions Fanuc i Plus (Fanuc)SINUMERIK 828D (Siemens)
