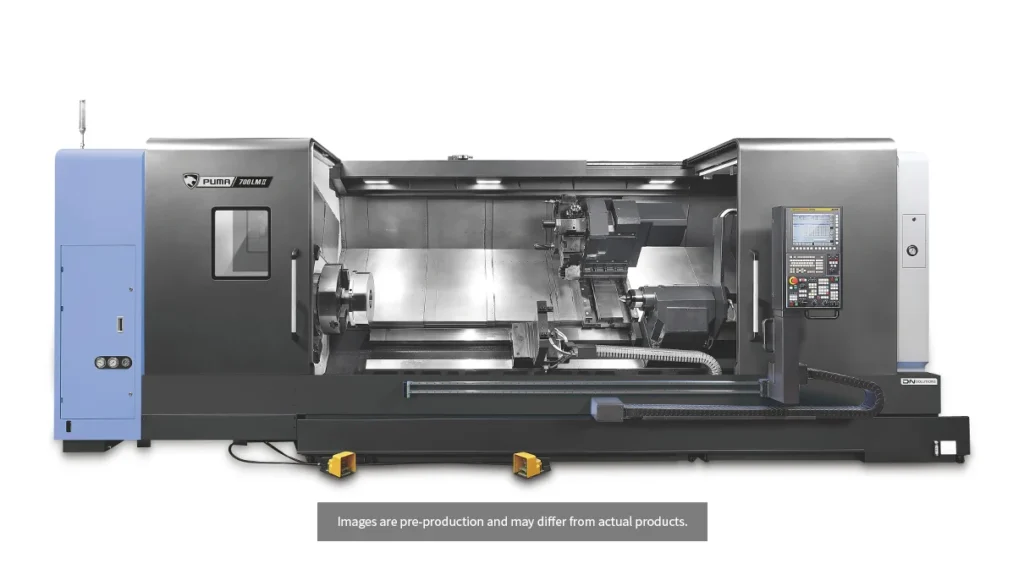

DN Solutions Puma 800XLY II
DN Solutions · Puma 600/700/800 II series
Met de grootste bewerkingsbereiken in hun klasse zijn de DN Solutions Puma 600/700/800 II horizontale CNC-draaicentra ideaal voor het bewerken van grote en complexe componenten voor onder meer olie en gas, bouw, aerospace en scheepsbouw.
Waar deze machine tot zijn recht komt
Met de grootste bewerkingsbereiken in hun klasse zijn de DN Solutions Puma 600/700/800 II horizontale CNC-draaicentra ideaal voor het bewerken van grote en complexe componenten voor onder meer olie en gas, bouw, aerospace en scheepsbouw.
Highlights
Bewerken van grote, complexe onderdelen in één opspanning
Maximale productiviteit wordt gerealiseerd dankzij de Y-as verplaatsing van 200 mm.
Met het grootste bewerkingsbereik en het hoogste prestatieniveau in hun klasse zijn de Puma 600/700/800 machines uitermate geschikt voor het bewerken van grote werkstukken
Maximale draailengte van 5.000 mm. Maximale draaidiameter van 900 mm. Ideaal voor zware verspaning van grote werkstukken.
Bewerkingsoplossing voor een breed bereik aan buisdiameters
Breed scala aan oplossingen om schroefdraai-prestaties te verbeteren en uitval te verminderen Maximale spindeldoorlaat van 375 mm maakt de machine ideaal voor het draaien van buizen met grote diameter
Machine-eigenschappen en specificaties
Waarden en eenheden zijn afzonderlijk beheerd en worden hier samengevoegd tot een helder technisch overzicht.
Draaicapaciteit
- Klauwplaatmaat
- 813 mm
- Max. draaidiameter
- 750 mm
- Max. draailengte
- 5050 mm
Hoofdspindel
- Spindel toerental
- 750 rpm
- Spindelvermogen
- 55 kW
- Max. spindelkoppel
- 8076 N·m
Turret en aangedreven gereedschap
- Aangedreven gereedschap
- 3000 rpm
Gereedschappen
- Gereedschapsposities
- 12 stuks
Assen en verplaatsingen
- X-as verplaatsing
- 400 mm
- Y-as verplaatsing
- 200 mm
- Z-as verplaatsing
- 5100 mm
Aanvoersnelheden
- X-as snelverplaatsing
- 12 m/min
- Z-as snelverplaatsing
- 10 m/min
Machine-afmetingen
- Lengte machine
- 9904 mm
- Breedte machine
- 2955 mm
- Hoogte machine
- 2855 mm
- Gewicht machine
- 26000 kg
